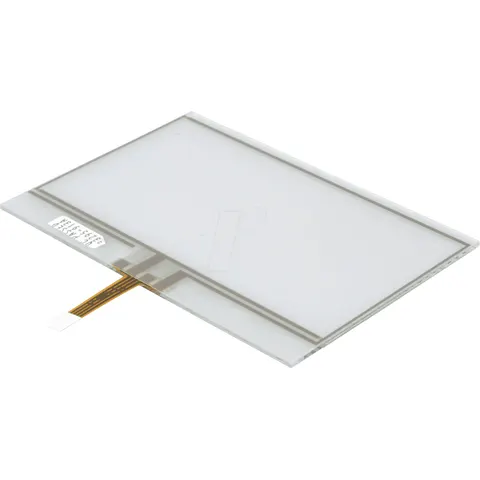

DISPLAY VISIONS EA TOUCH240-3 - Panel táctil analógico para encolar

Tiene un material autoadhesivo en la parte trasera que permite pearlo fácilmente en la pantalla. La conexión se realiza mediante un cable flexible de 4 polos para un conector ZIF (por ejemplo, EA WF100-04S) con una matriz de 1,0 mm. El radio de flexión es de mín. 5 mm. Para una lectura óptima, recomendamos utilizar una retroiluminación para la pantalla. La conexión a una microC puede realizarse a través de un controlador de panel táctil externo o directamente con un microC equipado con entradas analógicas. ¿Cómo se trabaja con esto? El panel táctil funciona de forma similar a un potenciómetro: Al aplicar una tensión de, p. ej., 3,3V en las patillas Oben-Unten se puede leer en la patilla izquierda o derecha una tensión que es lineal a la coordenada y del punto presionado. La coordenada X resulta cuando la tensión se aplica a la izquierda y a la derecha y la medición se realiza arriba o abajo. La asignación de clavijas del cable de conexión se muestra en el dibujo.
