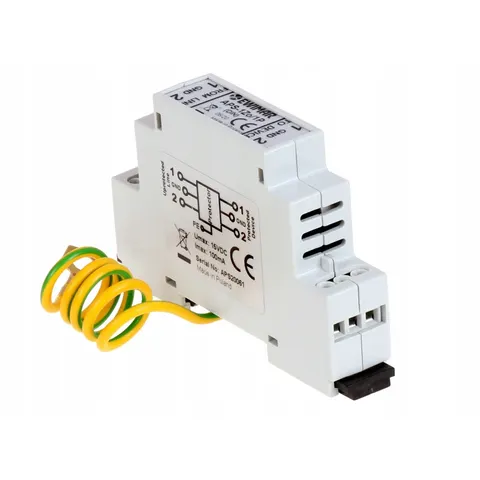

Ogranicznik przepięć APS-1Zo/1P/DIN

Ogranicznik przepięć APS-1Zo/1P/DIN Kod towaru: APS-1ZO/1P/DIN APS-1Zo/1P/DIN to ogranicznik przepięć chroniący detektor alarmowy lub wejście centrali alarmowej przed skutkami przepięć i wyładowań atmosferycznych. Dedykowany jest do linii alarmowych, nie wykorzystujących funkcji dublowania; w przypadku linii dublowanych może być używany tylko do ochrony czujki końcowej. Obsługuje dwa obwody ochronne o skuteczności do 10kA ze wspólną masą dla sygnału alarmowego i zasilania. Zastosowana technologia MOSFET zmniejsza poziom napięć udarowych, docierających do chronionego urządzenia. Ogranicznik jest urządzeniem uniwersalnym z możliwością wykorzystania w systemach alarmowych różnych producentów i z dowolnymi detektorami, zainstalowanymi wewnątrz lub na zewnątrz budynków (w dodatkowych obudowach hermetycznych). Dedykowany jest do ochrony detektorów, posiadających wyjścia w postaci styków NO/NC - nie nadaje się do detektorów z transmisją cyfrową (magistralowych). Do detektorów adresowalnych należy zastosować inne urządzenia ochronne. Produkt posiada obudowę montowaną na szynę DIN i w przypadku konieczności montażu na zewnątrz budynku, musi być użyta dodatkowa obudowa hermetyczna. Aby zapewnić pełną ochronę obwodu alarmowego, powinny być użyte dwa identyczne modele APS-1Zo/1P na dwóch końcach przewodu lub jeden w połączeniu z innymi, wielokanałowymi ogranicznikami serii APS. Dane techniczne: Ilość torów ochronnych 2 Złącze wejściowe / wyjściowe śrubowe Napięcie znamionowe DC (linia-ziemia) UN 90V DC Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC Poziom ochrony 1kV/μs (linia-ziemia) UP 600V Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 10kA Napięcie znamionowe DC (linia-linia) UN 13.8V DC Napięcie maksymalne pracy trwałej (linia-linia) UC 15V DC Poziom ochrony 1kV/μs (linia-linia) UP C3 22V (z uwzględnieniem MOSFET) Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 2kA (z uwzględnieniem MOSFET) Element odsprzęgający Bezpiecznik MOSFET Rezystancja szeregowa 6Ω / li
