Ogranicznik przepięć SUG-24VDC/DIN Ewimar

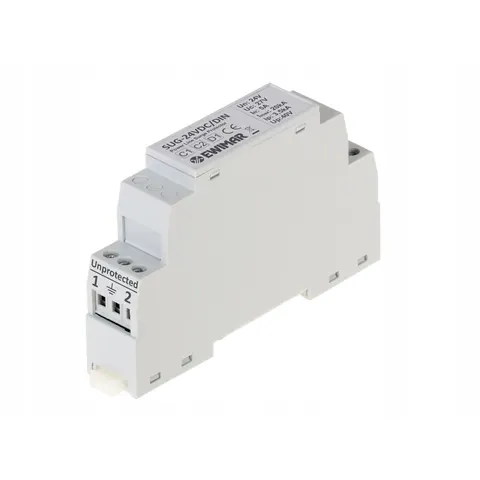

Ogranicznik przepięć SUG-24VDC/DIN Ewimar Kod towaru: SUG-24VDC/DIN SUG-24VDC/DIN - Ogranicznik przepięć 24V DC montowany na szynę DIN, następca modelu SUG-7-DIN/24VDC SUG-24VDC/DIN przeznaczony jest do zabezpieczenia urządzeń elektronicznych zasilanych napięciem stałym 24V DC przed wyładowaniami atmosferycznymi, impulsami przepięciowymi, a także przed nagłym wzrostem napięcia, mogącym pojawić się w wyniku uszkodzenia zasilacza sieciowego. Możliwość przesyłania prądu do 5A zwiększa zakres zastosowania urządzenia do wielu instalacji automatyki przemysłowej, automatyki budynków oraz systemów ochrony mienia. Ogranicznik przepięć przeznaczony jest do montażu na szynie DIN 35mm. Wysokiej jakości zaciski windowe o dużym obciążeniu prądowym, ograniczają ryzyko uszkodzenia ich przy dużych impulsach udarowych oraz chwilowych przeciążeniach prądowych. Urządzenie zajmuje szerokość jednego modułu standardu DIN. Produkt przeznaczony jest do instalacji zalecany jest do montażu na granicy stref LPZ0 a LPZ1 lub wyższych. Może być wykorzystany wyłącznie do przesyłania napięcia stałego 24V, bez składowej zmiennej - na przykład szybkiej transmisji danych. Podłączany jest pomiędzy źródło zasilania (zasilacz, akumulator) a urządzenie odbiorcze. W celu zapewnienia właściwej ochrony przeciwprzepięciowej, zalecane jest zastosowanie ograniczników na dwóch końcach linii zasilającej oraz ich prawidłowe uziemienie. Dane techniczne: Ilość chronionych torów 2 Złącze wejściowe / wyjściowe Śrubowe Napięcie znamionowe DC (Un) 24V Napięcie maksymalne DC (Uc) 27V Napięcie maksymalne AC (Uc) 19V Prąd znamionowy (In) 5A C1: Prąd wyładowczy linia-linia 8/20µs (In) 0,5kA C2: Prąd wyładowczy linia-ziemia 8/20µs (In) 10kA C2: Maksymalny prąd wyładowczy linia-ziemia 8/20µs (Imax) 20kA D1: Maksymalny prąd piorunowy 10/350µs (Iimp) 3,5kA Poziom ochrony 1kV/μs (linia-linia) Up 40V DC Rezystancja szeregowa ~38mΩ / linię Wymiary 17,5 x 90 x 57 (mm) Sposób montażu Szyna TH (DIN) 35mm Sposób uziemienia Przewód Zaj
