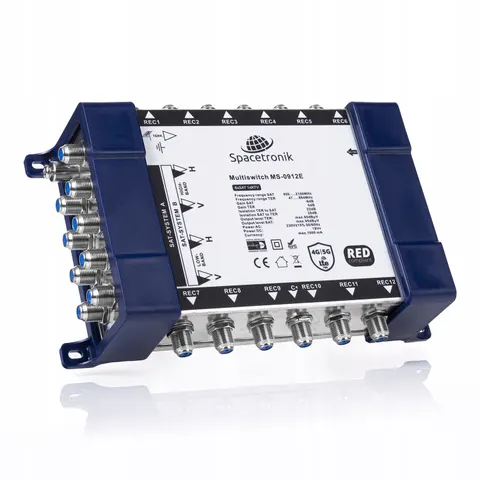

Multiswitch 9/12 Spacetronik E-Series MS-0912E

Informacje podstawowe Multiswitch końcowy 9/12 Spacetronik E-Series MS-0912E. Umożliwia dystrybucję sygnału satelitarnego DVB-S2 i naziemnego DVB-T/T2 do 12 gniazd RTV-SAT. Posiada 8 wejść SAT, 1 wejście TER, 12 wyjść sygnału zsumowanego SAT+DVB-T/T2. Automatycznie rozpoznaje rodzaj sygnału. Złącza typu F żeńskie. Zasilanie przez zewnętrzny zasilacz. Zastosowanie Przeznaczony do instalacji wewnętrznych systemów telewizji satelitarnej i naziemnej. Do podłączenia z anteną satelitarną (min. 0,8 m) lub anteną naziemną. Współpracuje z tunerami RTV-SAT, DVB-T, gniazdami abonenckimi końcowymi. Montaż w miejscach chronionych przed warunkami atmosferycznymi i nieupoważnionym dostępem, z zapewnioną wentylacją. Specyfikacja Specyfikacja Wejścia / wyjścia - 8 wejść SAT - 1 wejście TER - 12 wyjść sygnału zsumowanego SAT+DVB-T/T2 - Złącza: F żeńskie Zakresy i parametry sygnału - Zakres częstotliwości SAT: 950-2150MHz - Zakres częstotliwości TER: 47-694MHz - Zysk SAT: -3 do 6dB - Zysk TER: -5 do 3dB - Izolacja TER do SAT: 30dB - Izolacja SAT do TER: 28dB - Izolacja separacji polaryzacji H/V: 25dB - Izolacja out-out TER: 22dB - Izolacja out-out SAT: 30dB Tłumienie odbić i poziomy wyjściowe - Tłumienie odbić SAT wejście: 10dB - Tłumienie odbić SAT wyjście: 7dB - Tłumienie odbić TER wejście: 11dB - Tłumienie odbić TER wyjście: 8dB - Poziom wyjściowy SAT (IMD3 -35dB): 100dBV - Poziom wyjściowy TER (IMD3 -60dB): 88dBV Pozostałe - Impedancja wejścia/wyjścia: 75 Ohm - Zasilanie: max. 18V
