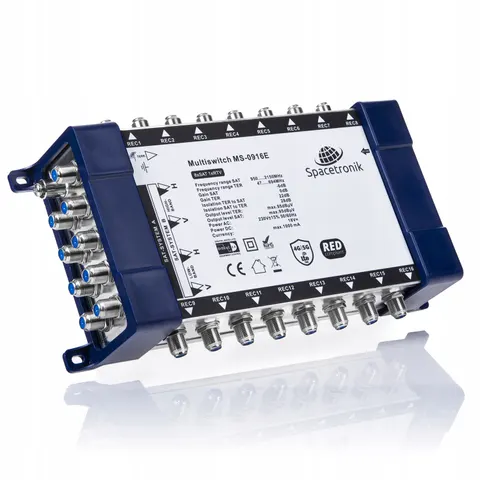

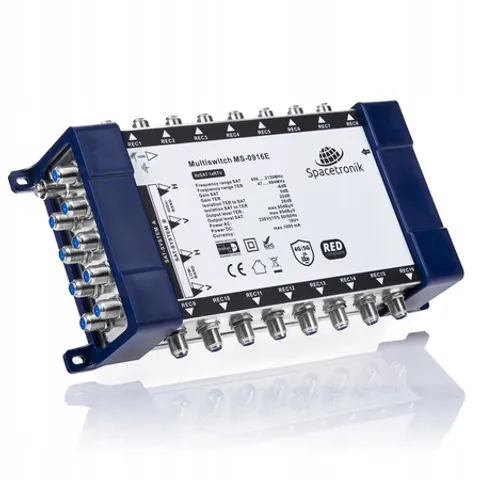

Multiswitch 9/16 Spacetronik E-Series MS-0916E

Informacje podstawowe Multiswitch końcowy 9/16 Spacetronik E-Series MS-0916E. Przeznaczony do dystrybucji sygnału satelitarnego DVB-S2 i naziemnego DVB-T/T2. Umożliwia podłączenie do 16 gniazd abonenckich RTV-SAT. Wyposażony w 8 wejść SAT i 1 wejście TER. Złącza typu F żeńskie. Zasilanie zewnętrzne. Zastosowanie Do instalacji wewnętrznych systemów telewizji satelitarnej i naziemnej. Przeznaczony do współpracy z antenami satelitarnymi o średnicy co najmniej 0,8 m lub antenami telewizji naziemnej. Montaż w miejscach chronionych przed warunkami atmosferycznymi i nieautoryzowanym dostępem. Specyfikacja Specyfikacja Wejścia / wyjścia - Liczba wejść: 8 SAT, 1 TER - Liczba wyjść: 16 - Złącza: F żeńskie - Impedancja wejścia/wyjścia: 75 Ohm Zakresy częstotliwości - SAT: 950-2150 MHz - TER: 47-694 MHz Zysk i poziomy sygnału - Zysk SAT: -3 do 6 dB - Zysk TER: -7 do 2 dB - Poziom wyjściowy SAT (IMD3 - 35 dB): 100 dBV - Poziom wyjściowy TER (IMD3 - 60 dB): 88 dBV Izolacja i tłumienie - Izolacja TER do SAT: 30 dB - Izolacja SAT do TER: 28 dB - Izolacja separacji polaryzacji H/V: 25 dB - Izolacja out-out TER: 22 dB - Izolacja out-out SAT: 30 dB - Tłumienie odbić SAT wejście: 10 dB - Tłumienie odbić SAT wyjście: 7 dB - Tłumienie odbić TER wejście: 11 dB - Tłumienie odbić TER wyjście: 8 dB Zasilanie - Zasilanie: max. 18 V
